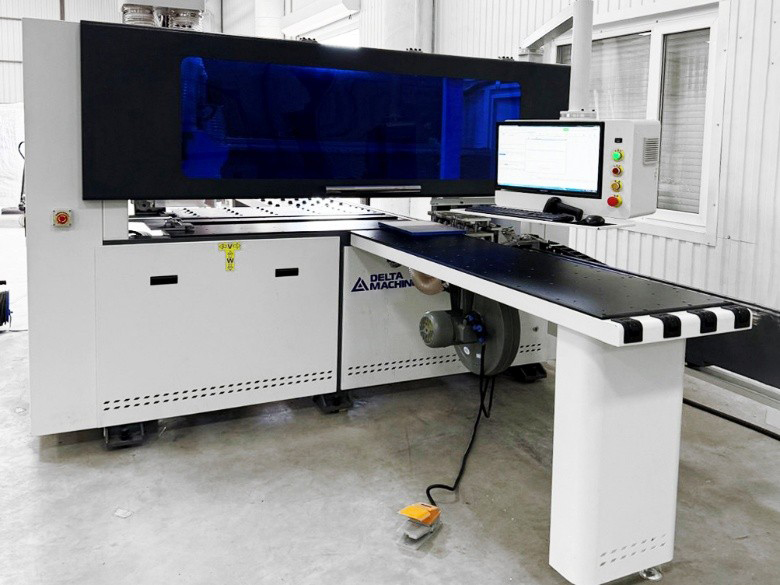

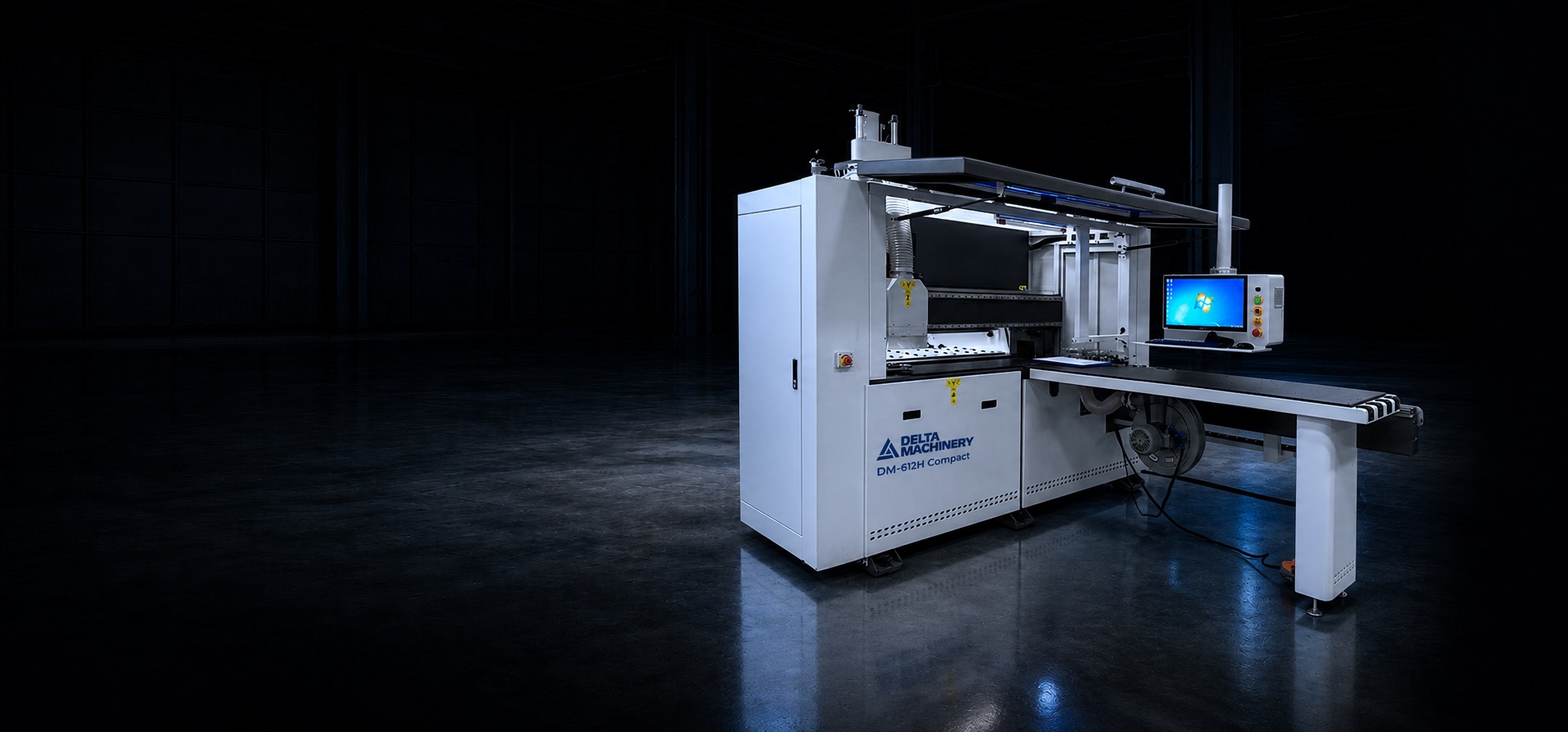

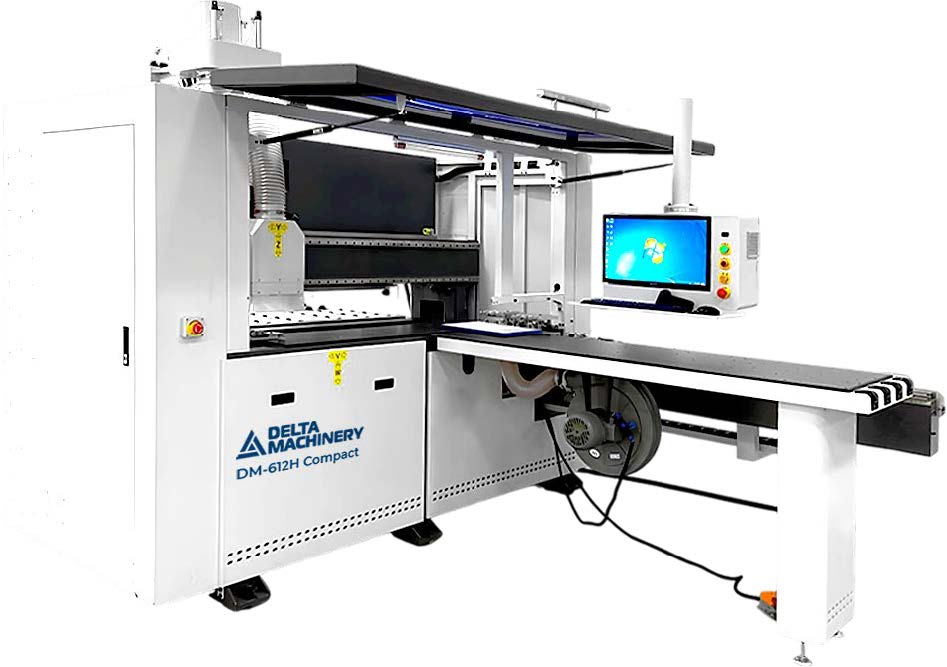

Сверлильно‑присадочный центр с ЧПУ DM‑612H (L) Compact
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрихкода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью фрезерного узла.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Несмотря на компактные размеры, DM-612H Compact обладает полным функционалом промышленного станка. При этом позволяет сэкономить место в производственном помещении.
Конструктивные особенности
https://delta-tehno.ru
ПОДАЮЩИЙ СТОЛ
Возможна конфигурация станка как с левым (L) расположением позиционирующих упоров, так и с правым (R).

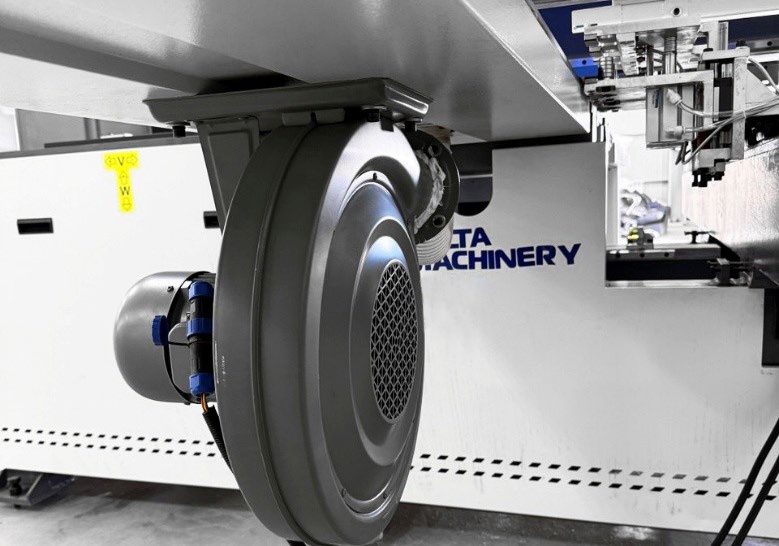

СИСТЕМА ПОДДУВА
Подающий стол оборудован системой поддува, это позволяет без особых усилий подавать деталь, находящуюся на «воздушной подушке» в зону обработки и избегать царапин на поверхности материала.

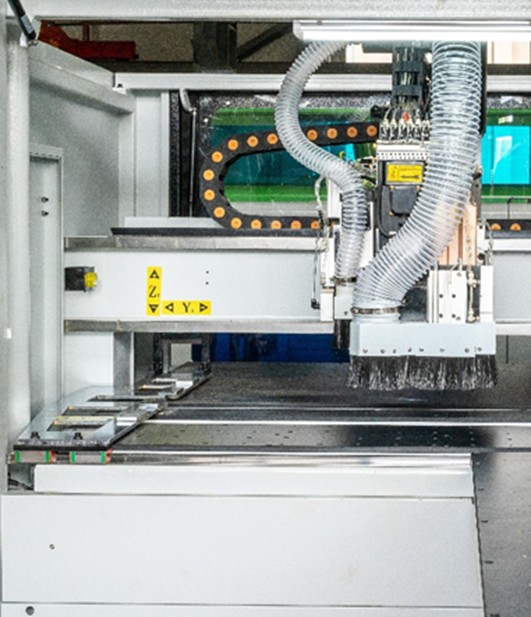

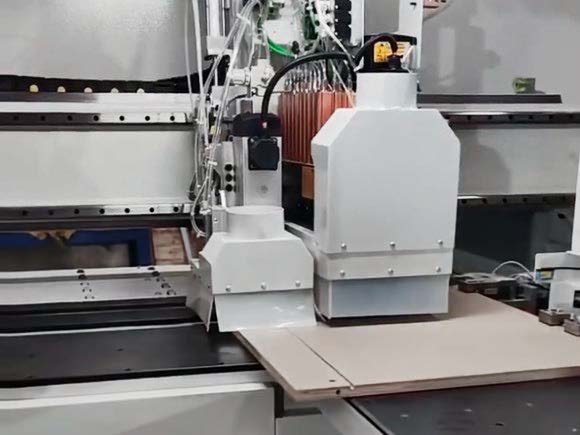

СВЕРЛИЛЬНЫЕ ГРУППЫ
Две сверлильных группы: одна верх-няя и одна нижняя + 2 фрезерных узла (один сверху и один снизу).
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей
- 4+4 горизонтальных шпинделей
- Фрезерный узел
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей

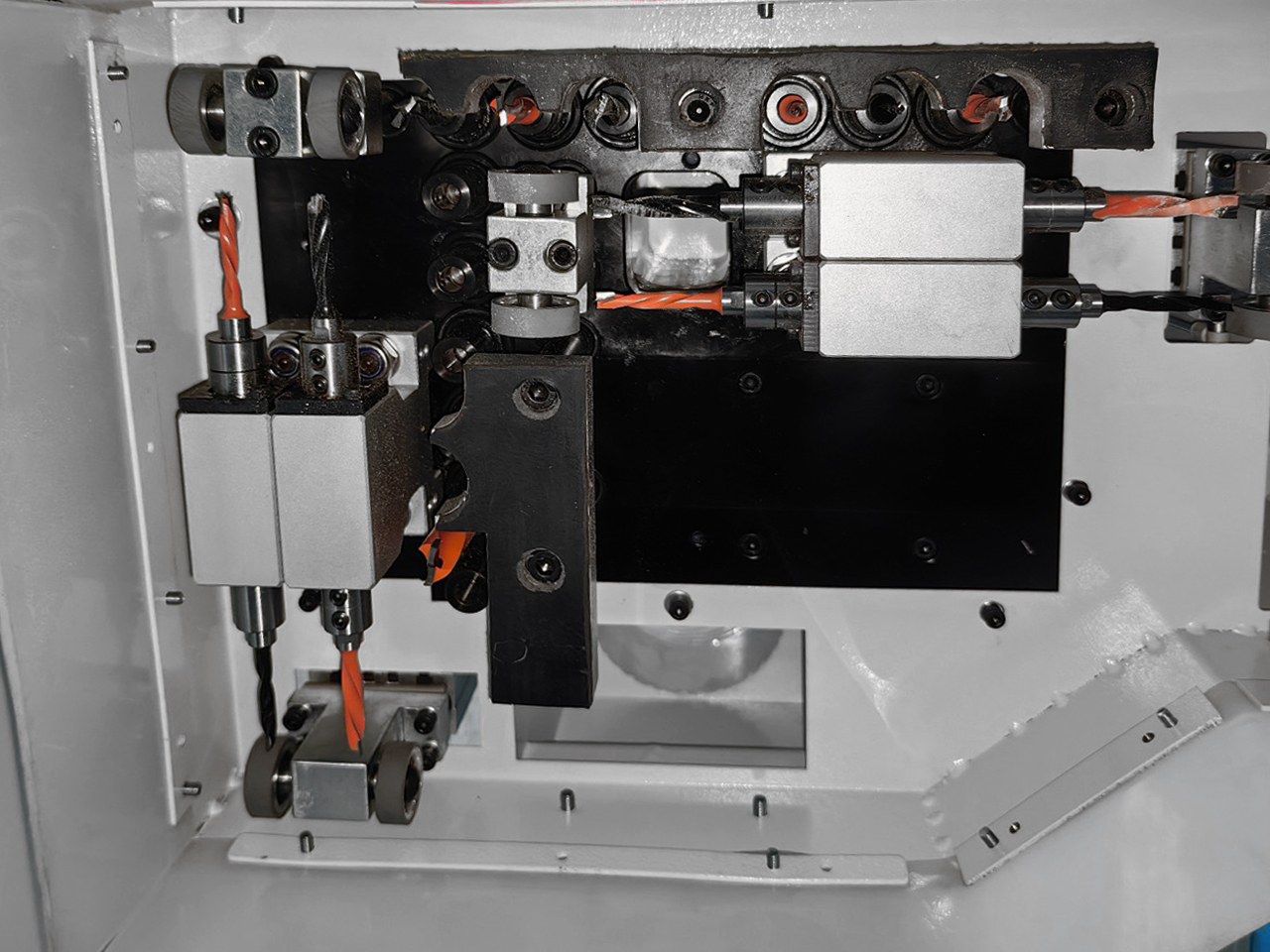

КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
12 вертикальных + 8 (4+4) горизонтальных шпинделей.
Фрезерный узел.

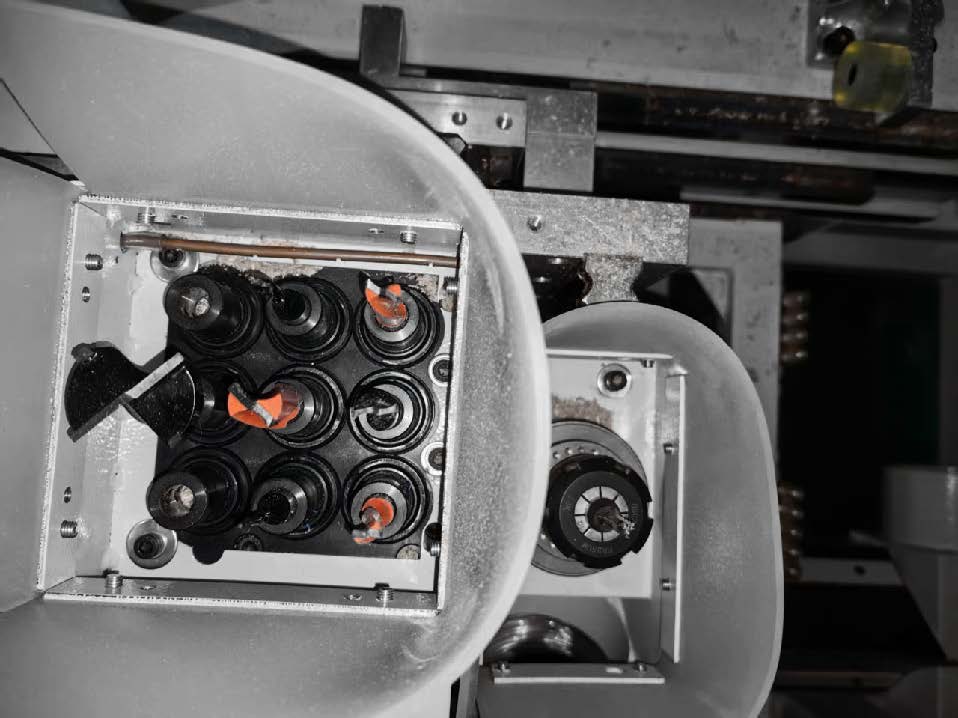

КОМПОНОВКА НИЖНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
9 вертикальных шпинделей.
Фрезерный узел.

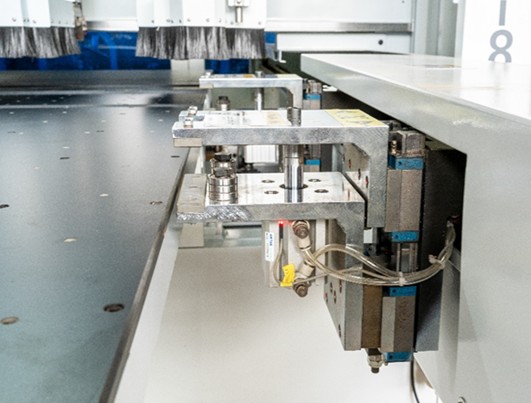

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.

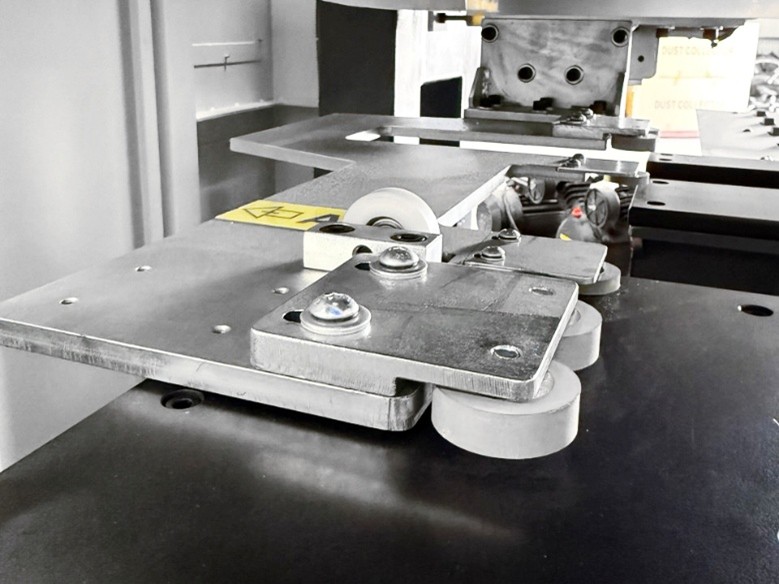

БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами для надежного и точного позиционирования детали.

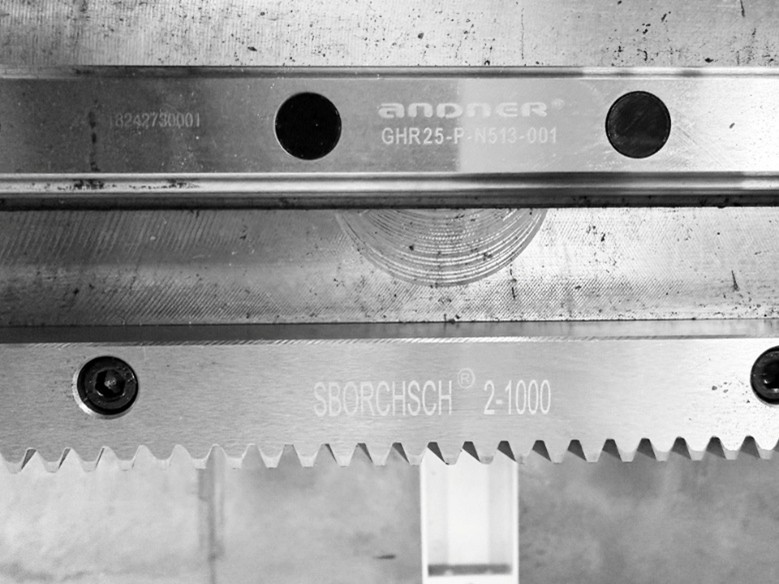

НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.
СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью.

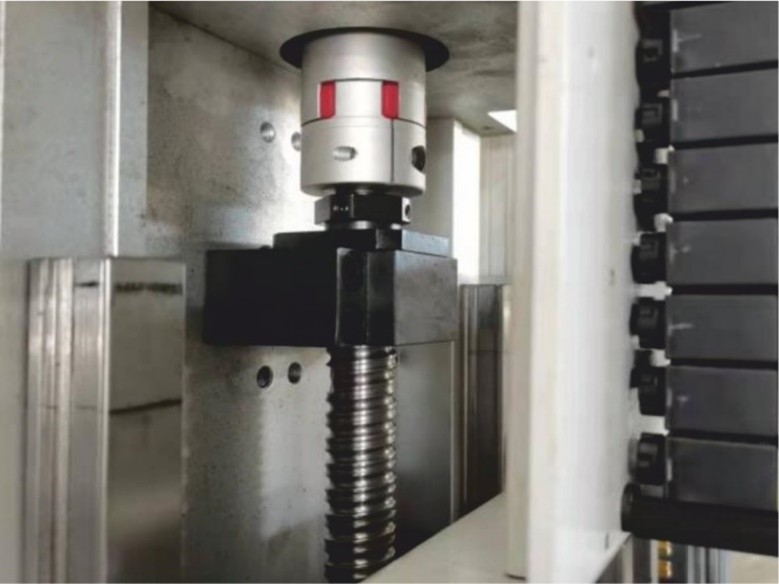

ПЕРЕМЕЩЕНИЕ ОСИ ПО Z
Ось Z приводится в действие усиленной винтовой парой с точностью, перемещающей сверлильную группу на высоких скоростях.

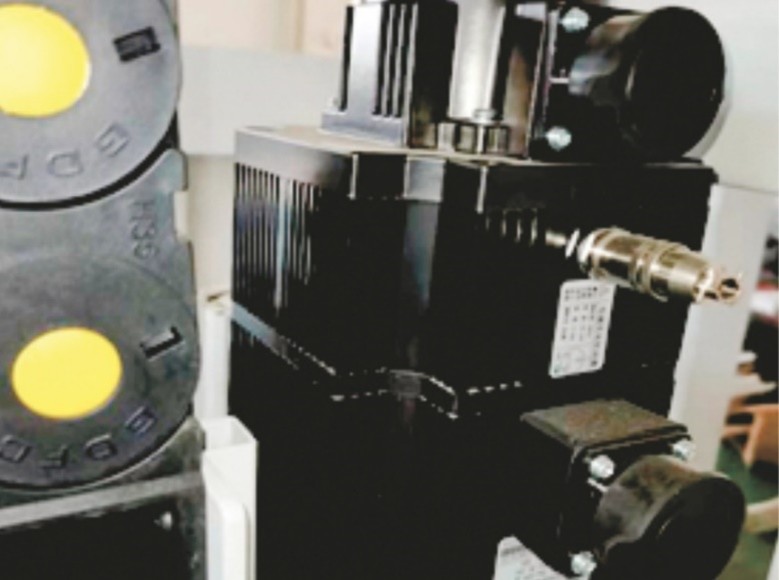

СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.

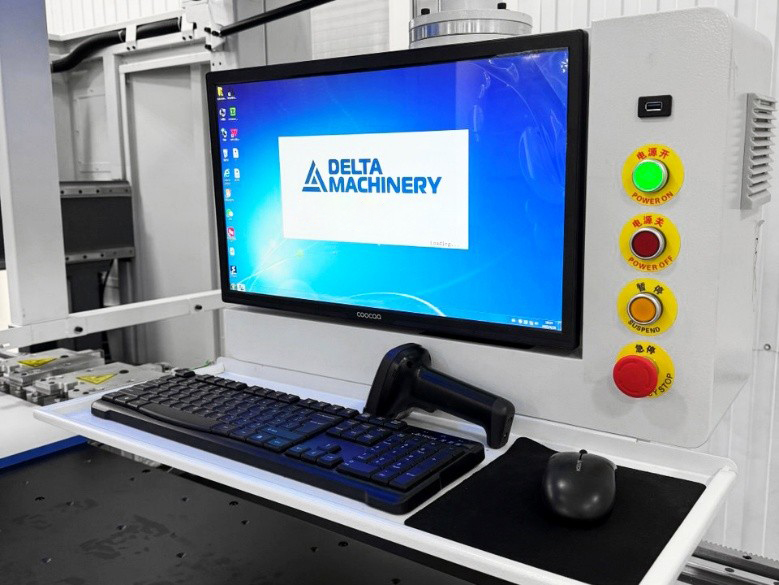

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ НА БАЗЕ SYNTEC
Одна из самых надежных систем управления. Интуитивно понятный графический интерфейс системы обеспечивает высокую производительность и качество. Управление с помощью промышленного компьютера с программой оптимизации карт присадки.
-
Артикул
01-0155
