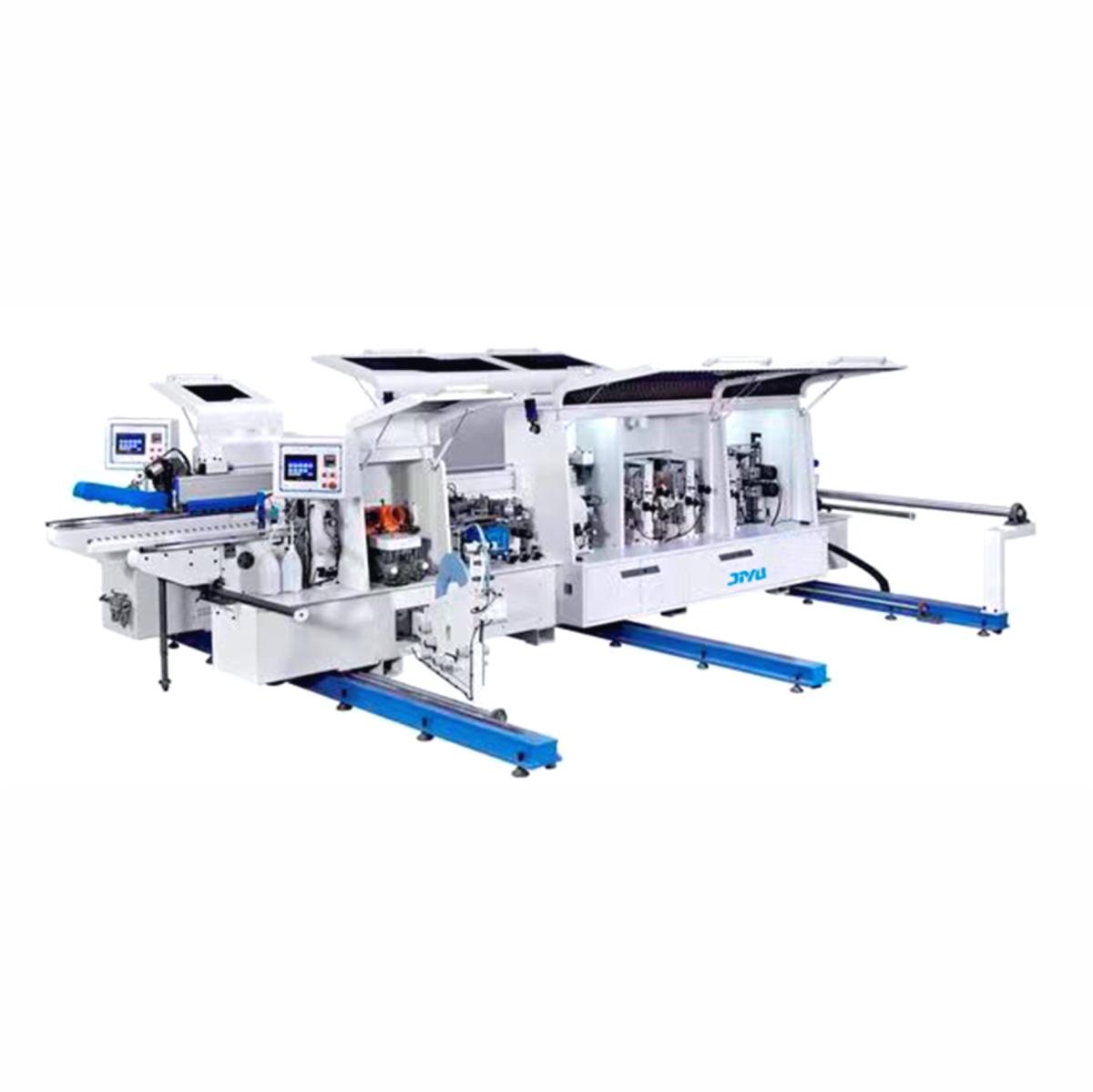

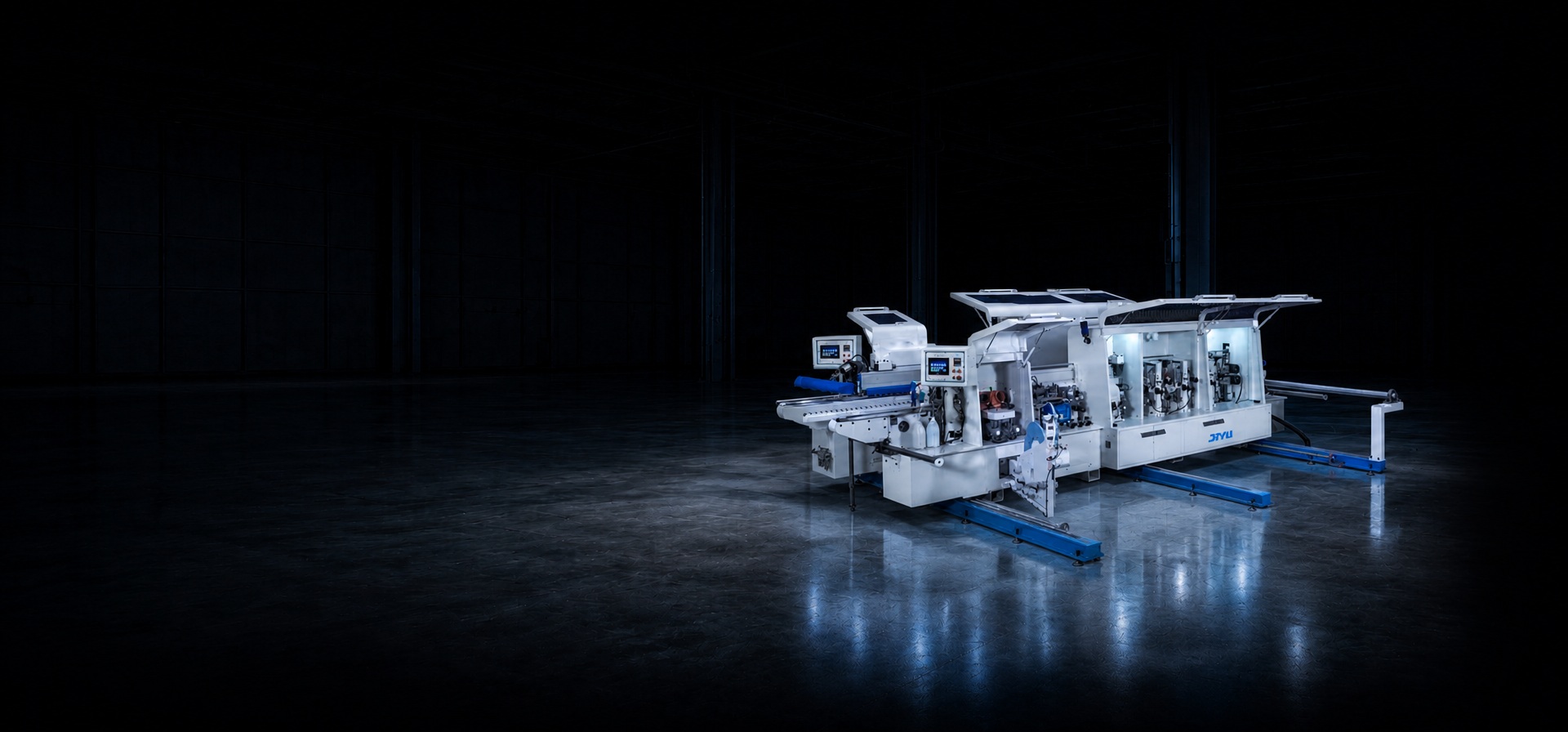

Двухсторонний автоматический кромкооблицовочный станок JIYU JY‑478JKQC (LACVNB) TWO
По запросу
-
Описание
-
Технические характеристики
Назначение
Автоматический двухсторонний кромкооблицовочный станок JIYU JY-478JKQC (LACVN) TWO предназначен, для одновременного облицовывания с двух сторон прямолинейных деталей кромочным материалом в промышленных масштабах. Это оптимальный выбор для создания универсальной и гибкой промышленной линии, позволяющей автоматизировать производственный процесс для повышения его эффективности. Применяется на предприятиях, выпускающих серийную мебель.
Схема обработки
Конструктивные особенности
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Высококачественный промышленный компьютер с ОС Windows, с возможностью управлять всеми узлами и агрегатами, и меню производственной статистики. При необходимости может быть подключен к сети предприятия для осуществления контроля и удаленной диагностики.
СИСТЕМА НАНЕСЕНИЯ РАЗДЕЛИТЕЛЬНОЙ ЖИДКОСТИ
Система нанесения разделительной жидкости для нанесения на верхнюю и нижнюю пласть детали для безупречной чистоты изделия на выходе из станка.
УЗЕЛ ПРИФУГОВКИ
Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 40 мм (опционально возможна установка инструмента для фрезеровки до 60 мм).
СИСТЕМА ПРЕДВАРИТЕЛЬНОГО НАГРЕВА КЛЕЕВОГО СОСТАВА
Идеальное решение для точного дозирования и поддержания оптимальной температуры технологического процесса приклеивания кромки.
ЛАМПА НАГРЕВА
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.

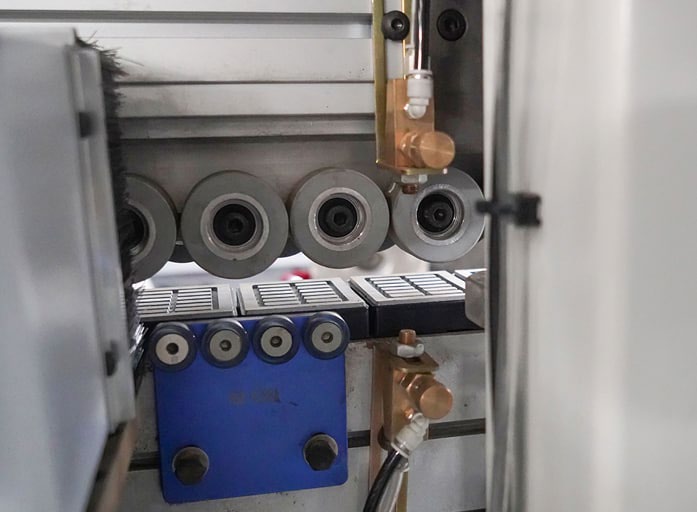

ПРИЖИМНОЙ УЗЕЛ
Прижимной пневматически управляемый узел состоит из одного основного и пяти допрессовочных роликов. Ролики оснащены механизмом очистки.
УСИЛЕННЫЙ ТОРЦОВОЧНЫЙ УЗЕЛ
Усиленная конструкция торцовочного узла с двумя направляющими для идеального торцевания на высоких скоростях. Два аспирационных зонда.
ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 12000об/мин. Узел оснащен 2 фрезами с прямыми ножами.
ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.
РАУНДЕР
Узел закругления углов кромки (раундер) оснащен четырьмя высокооборотистыми двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60 мм. Минимальная длина заготовки 250мм (при высоте детали 18 мм).
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Циклевочный агрегат для кромок толщиной 2 мм оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
СИСТЕМА СБОРА СТРУЖКИ ОТ РАДИУСНОЙ ЦИКЛИ
Аспирационная система, выполненная в виде короба-накопителя для сбора стружки, отводимой из зоны резания радиусной цикли.
ПЛОСКАЯ ЦИКЛЯ
Узел плоской цикли предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
ПАЗОВАЛЬНЫЙ УЗЕЛ
Узел предназначен для пазования деталей. Регулировка паза от края детали до 23 мм (в зависи-мости от пильного диска). Оснащен системой аспирации для эффективного отвода стружки из зоны обработки.
ДВОЙНОЙ УЗЕЛ ПОЛИРОВКИ
Двойной узел полировки оснащен четырьмя моторами полировальными кругами, имеет возможность регулировки по осям.
УСТРОЙСТВО ДЛЯ РАБОТЫ С УЗКИМИ ДЕТАЛЯМИ
Позволяет производить приклеивание кромки на деталях от 40 мм шириной.
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА
Каждый узел управляется отдельным инвертором SHILIN (Тайвань).
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ
AirTAC
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
От одного из мировых лидеров - Schneider Electric промышленной серии.
ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА (Zhongda/Tengwan)
Надежный редуктор приводится во вращение эл. двигателем и позволяет развивать скорость до 28 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
AirTAC/Easun
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN
Мы продолжаем внедрять передовые международные производственные технологии. Наш производственный комплекс оснащен современным и высокотехнологичным портальным обрабатывающим центром с ЧПУ, станком для волоконно-лазерной резки, лазерным интерферометром, трехмерным лазерным сканером и другими установками для тестирования продукции перед отправкой нашему клиенту. Контроль качества производится на всех этапах технологического процесса. Наша философия - предоставлять высокоточные, высокопроизводительные продукты.
-
